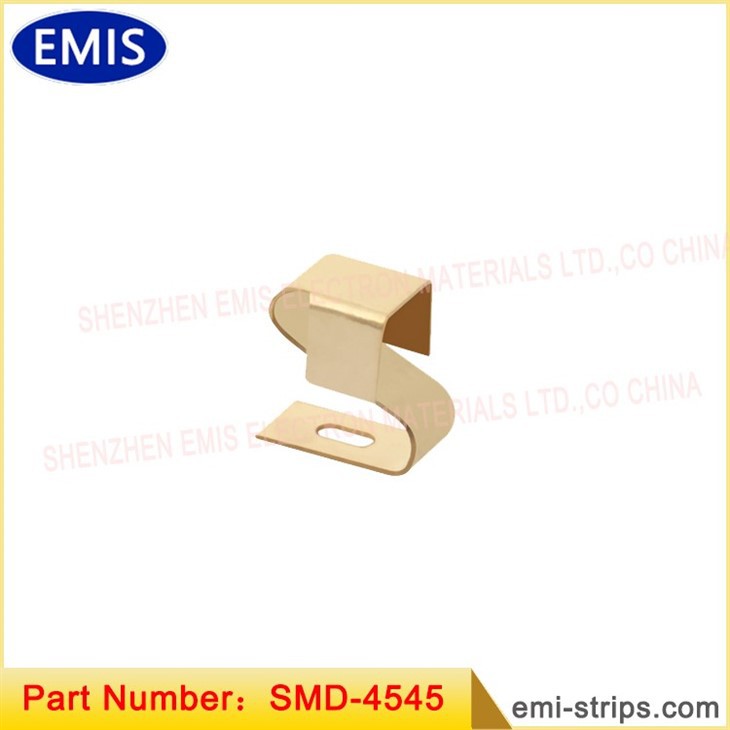

SMT kevadkontaktid

Tarnime SMT vedrukontakte. Need vedrud on valmistatud imporditud berülliumi vasest toorainest ning nende pindu on juhtivuse ja korrosioonikindluse suurendamiseks töödeldud kullaga. Meil on valikus üle 300 toote.

SMT (Surface Mount Technology) vedrukontaktid, tuntud ka kui vedrukontaktid või vedruga ühendatud pistikud, on elektrilised pistikud, mis on mõeldud trükkplaatide (PCB) pinnale paigaldamiseks. Neid kasutatakse tavaliselt erinevates elektroonikaseadmetes ja süsteemides, kus on vaja usaldusväärset elektriühendust.

Vedrukontaktid koosnevad metallvedrust, mis on paigutatud plastikust või metallist korpusesse. Vedru annab kontrollitud jõu, et luua elektriline kontakt vedru kontaktpunkti ja vastaspinna või komponendi vahel. Kokkusurumisel paindub vedru, et säilitada kontaktrõhku, tagades usaldusväärse ühenduse isegi vibratsiooni või mehaanilise löögi korral.

Siin on mõned SMT vedrukontaktide põhifunktsioonid ja rakendused:

Põhijooned:

Pinnakinnitus: SMT vedrukontaktid on mõeldud automatiseeritud montaažiprotsesside jaoks, võimaldades neid paigaldada otse PCB pinnale.

Vedruga: vedrumehhanism tagab pideva kontakti vastaspinnaga, kompenseerides kõrguse või joonduse kõikumisi.

Kõrge töökindlus: vedrukontaktid tagavad ühtlase ja usaldusväärse elektriühenduse, vähendades katkendlike ühenduste või signaali kadumise ohtu.

Madal profiil: neil on kompaktne disain, mis muudab need sobilikuks ruumipiirangutega rakendusteks.

Vastupidavus: SMT vedrukontaktid on sageli valmistatud kvaliteetsetest materjalidest, nagu roostevaba teras, tagades pikaajalise vastupidavuse ja korrosioonikindluse.

Rakendused:

Akuühendused: Vedrukontakte kasutatakse tavaliselt elektroonikaseadmete, näiteks nutitelefonide, tahvelarvutite ja kaasaskantava elektroonika akupesades, et luua usaldusväärsed elektriühendused akuklemmidega.

PCB testimine ja programmeerimine: Vedrukontakte kasutatakse testimis- ja programmeerimisrakendustes, võimaldades ajutisi elektriühendusi PCB ja testsondide või programmeerimisadapterite vahel.

Plaadi ja plaadi ühendused: Vedrukontaktid võimaldavad usaldusväärseid elektriühendusi PCBde vahel, tagades signaali õige edastamise ja mehaanilise stabiilsuse sellistes rakendustes nagu mobiilseadmed, autoelektroonika ja tööstusseadmed.

Kantavad seadmed: oma madala profiili ja töökindla jõudluse tõttu sobivad SMT vedrukontaktid kantavatele seadmetele, kus ruumi on vähe, nagu nutikellad, treeningujälgijad ja meditsiiniseadmed.

Dokkimine ja laadimine: neid kasutatakse dokkimisjaamades või laadimisalustes, et luua seadmega elektriühendusi, võimaldades andmeedastust või laadimist.

SMT vedrukontaktid pakuvad mitmekülgset lahendust usaldusväärsete elektriühenduste tagamiseks erinevates elektroonikarakendustes. Nende disaini paindlikkus ja ühilduvus automatiseeritud koosteprotsessidega muudavad need elektroonikatööstuses populaarseks valikuks.

BeCu Fingerstocki tootmisprotsessi voog

Ettevõtte eelised

Kahel professionaalsel tööriistadisaineril on mõlemal rohkem kui 10-aastane projekteerimiskogemus. Murrame läbi tembeldamisvaldkonna tehnilistest raskustest imporditud tööriistade töötlemisseadmete ja võimsate tööriistade tootmisvõimsusega. Iga kuu saab valmistada rohkem kui 15 vormikomplekti.

Kiire kohaletoimetamine: käsitsi proovide puhul 7 päeva ja masstootmise vormide puhul 16 päeva.

Erakordselt pikk tööiga: meie ettevõte võtab spetsiaalseid vormimaterjale üle 100 miljoni korra.

Meie ettevõte kasutab peamiselt USA BrushWellman Co., Ltd. toorainet.

Peamised seadmed:

Täppisveski: 4 komplekti;

Freespink: 3 komplekti;

Puurmasin: 3 komplekti;

Traadi-elektroodi lõikamine: 2 komplekti;

Veskimehed:1 komplekt;

Muu: 5 komplekti

Berülliumi vase tootmispinna galvaniseerimine

Levinud galvaniseerimistoodete välimuspildid

Toodete keskkonnanõuded

Meie BeCu tooted vastavad SGS aruande, ROHS aruande, REACH, halogeenivaba (HF) aruande jne nõuetele.

Meie ettevõttel on täielik komplekt tootetestimise seadmeid, et tagada kvaliteetsete ja usaldusväärsete toodete pakkumine. Kui tooted on tarnitud, saame pakkuda täielikku testimisaruannete seeriat ja osa seadmetest on näidatud järgmisel joonisel:

Sõrmkäppade ja tihendite hankimise küsimused ja võtmed:

Q1: Mis on SMT vedrukontaktide eesmärk?

A1: SMT vedrukontaktid on loodud pakkuma usaldusväärset elektriühendust elektroonikaseadmetes ja -süsteemides. Need kompenseerivad kõrguse või joonduse kõikumisi, tagades pideva kontakti ja minimeerides signaali kadumise või katkendlike ühenduste riski.

Q2: Kuidas on SMT vedrukontaktid trükkplaatidele paigaldatud?

A2: SMT-vedrukontaktid on pinnale paigaldatavad komponendid, mis tähendab, et need paigaldatakse otse trükkplaadi (PCB) pinnale, kasutades automatiseeritud montaažiprotsesse, nagu valiku- ja kohamasinad või uuesti jootmine.

Q3: Kuidas SMT vedrukontaktid tagavad usaldusväärse elektriühenduse?

A3: SMT vedrukontaktid kasutavad vedrumehhanismi, mis tagab kontrollitud kontaktjõu. Vedru paindub, et säilitada survet ja kompenseerida kõrguse või joonduse kõikumisi, tagades pideva kontakti ühenduspinna või komponendiga. See disainifunktsioon minimeerib signaali kadumise ja katkendlike ühenduste riski.

Q4: Kas SMT vedrukontakte saab hõlpsalt asendada või ümber töödelda?

A4: SMT vedrukontakte saab asendada või ümber töötada, kuid see sõltub konkreetsest disainist ja montaažiprotsessist. Mõnel juhul saab need lahti jootestada ja eraldi välja vahetada. Siiski on oluline arvestada võimaliku mõjuga naaberkomponentidele ja tagada õiged ümbertöötlemismeetodid, et vältida PCB kahjustamist.

K5: Kas SMT vedrukontaktid sobivad kõrgsageduslike või kiirete rakenduste jaoks?

A5: SMT vedrukontakte saab kasutada kõrgsageduslikes või kiiretes rakendustes, kuid konkreetseid disaini- ja jõudlusomadusi tuleks hoolikalt kaaluda. Vedrukontakti elektrilised omadused, nagu impedants, mahtuvus ja induktiivsus, võivad mõjutada selle sobivust teatud rakendusteks. Vedrukontaktide valimisel kõrgsageduslike või kiirete rakenduste jaoks on oluline tutvuda tootja spetsifikatsioonidega ja arvestada rakenduse nõudeid.
